Aula 06/03/15

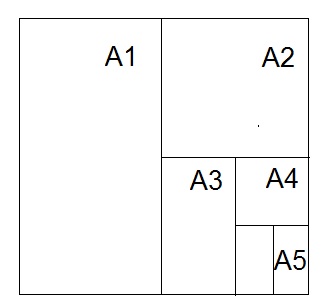

FORMATO E DIMENSÕES DO PAPEL
As folhas em que se desenha o projeto arquitetônico é denominada PRANCHA. Os tamanhos do papel devem seguir normas da ABNT.
REFERÊNCIA X (mm) Y (mm)
A0 841 1189
A1 594 841
A2 420 594
A3 297 420
A4 210 297
A5 148 210

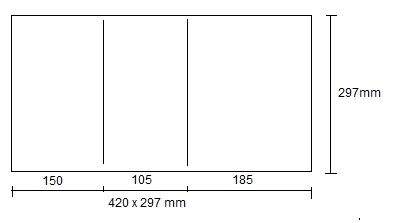

DOBRA DAS PRANCHAS
As cópias dos projetos podem ser arquivadas dobradas, ocupando menor espaço.
A NBR 6492 Mostra uma série de dobramentos que podem ser realizados nos diversos formatos de folha.
O resultado final da dobra tem que resultar em formato A4.

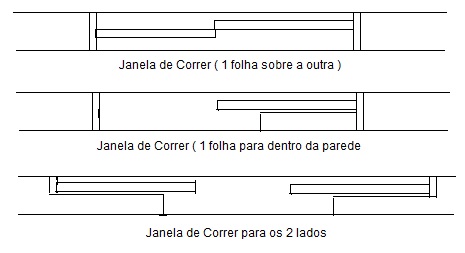

ESQUADRIAS
